爪型快速连接金属软管

发布日期：2024-03-29

产品描述：

外形及连接尺寸公称压力PNMPa公称通径DNmm产品代号工作介质O型密封圈胶料尺寸供货长度LmmDL1L22.540 TXX40YK-L氧化剂1403 40100115400－600050 TXX50YK-L50 110125 1.880 TXX80YK-L75135135 500－6000100 TXX100YK-L102150150 1.6125 TXX125YK-L125155160600－6000150 TXX150YK-L150700－60002.540 TXX40R K-L燃烧剂 8101 40100115400－600050 TXX50R K-L 50110125 1.880 TXX80R K-L 75135 135 500－6000100 TXX100R K-L 102150 150 1.6125 TXX125R K-L 125155160600－6000150 TXX150R K-L150700－6000 产品代号标记示例公称通径100mm，公称压力1.8MPa,长度2000mm，耐氧化剂的爪型快速连接金　　属软管。产品代号为1.8TXX100YK-2000

推荐产品：

咨询订购



0523-88605056

产品系列

金属软管系列四氟补偿器冷却器系列空气、电机系列冷却器板式换热器系列换热器系列岩石切割机系列电加热器系列波纹补偿器系列水泥行业专用膨胀节可供产品

产品介绍 咨询订购 相关产品

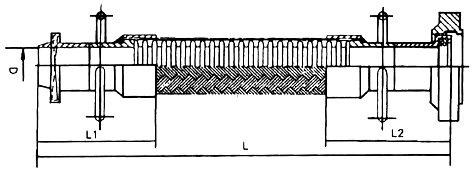

外形及连接尺寸

公称压力 PN MPa	公称通径 DN mm	产品代号	工作介质	O型密封圈胶料	尺寸			供货长度 L mm
					D	L₁	L₂
2.5	40	TXX40YK-L	氧化剂	1403	40	100	115	400－6000
	50	TXX50YK-L			50	110	125
1.8	80	TXX80YK-L			75	135	135	500－6000
	100	TXX100YK-L			102	150	150
1.6	125	TXX125YK-L			125	155	160	600－6000
	150	TXX150YK-L			150			700－6000
2.5	40	TXX40R K-L	燃烧剂	8101	40	100	115	400－6000
	50	TXX50R K-L			50	110	125
1.8	80	TXX80R K-L			75	135	135	500－6000
	100	TXX100R K-L			102	150	150
1.6	125	TXX125R K-L			125	155	160	600－6000
	150	TXX150R K-L			150			700－6000
产品代号标记示例	公称通径100mm，公称压力1.8MPa,长度2000mm，耐氧化剂的爪型快速连接金　　属软管。产品代号为1.8TXX100YK-2000
