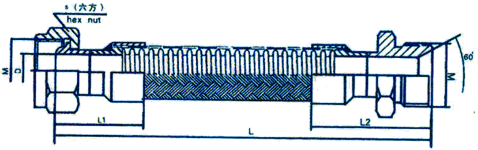

外形及连接尺寸
| 公称压力 PN MPa | 公称 通径 mm | 产品代号 | 螺纹连接尺寸 | 最小弯曲半径 | 试验压力 PS MPa | 供货长度 L mm | |||
| 螺纹 M | 六方 S | 静态 Rj | 动态 Rd | ||||||
| 高 压 G | 35 | 4 | TXXG4-L | M12×1.5 | 17 | ≥10DN | ≥2Rj | 1.5PN | 200-1600 |
| 23 | 6 | TXXG6-L | M14×1.5 | ||||||
| 8 | TXXG8-L | M16×1.5 | 19 | ||||||
| 10 | TXXG10-L | M20×1.5 | 24 | ||||||
| 12 | TXXG15-L | M22×1.5 | 27 | 200-2100 | |||||
| 21 | 15 | TXXG15-L | M24×1.5 | ||||||
| 16 | 18 | TXXG18-L | M30×1.5 | 36 | 250-2100 | ||||
| 20 | TXXG20-L | ||||||||
| 中 压 G | 10 | 4 | TXXZ4-L | M12×1.25 | 17 | 200-1600 | |||
| 6 | TXXZ6-L | M14×1.5 | |||||||
| 8 | TXXZ8-L | M16×1.5 | 19 | ||||||
| 10 | TXXZ10-L | M20×1.5 | 24 | ||||||
| 8 | 12 | TXXZ12-L | M22×1.5 | 27 | 200-2100 | ||||
| 15 | TXXZ15-L | M24×1.5 | |||||||
| 18 | TXXZ18-L | M30×1.5 | 36 | 250-2100 | |||||
| 6.4 | 20 | TXXZ20-L | |||||||
| 25 | TXXZ25-L | M36×1.5 | 41 | ≥260 | |||||
| 4 | 32 | TXXZ32-L | M45×1.5 | 50 | ≥350 | ||||
| 低 压 G | 2.5 | 4 | TXXD4-L | M12×1.25 | 17 | 200－1600 | |||
| 6 | TXXD6-L | M14×1.5 | |||||||
| 8 | TXXD8-L | M16×1.5 | 19 | ||||||
| 10 | TXXD10-L | M20×1.5 | 24 | ||||||
| 1.6 | 12 | TXXD12-L | M22×1.5 | 27 | 200－1200 | ||||
| 15 | TXXD15-L | M24×1.5 | |||||||
| 18 | TXXD18-L | M30×1.5 | 36 | 250－2100 | |||||
| 1 | 20 | TXXD20-L | |||||||
| 25 | TXXD25-L | M36×1.5 | 41 | ≥260 | |||||
| 32 | TXXD32-L | M45×1.5 | 50 | ≥350 | |||||
| 产品代号 标记示例 | 内锥或球形接头，公称通径20mm,公称压力16MPa,长度1500mm的金属软管，产品代号为16TXXG20－1500 如果接头形式采用一头内锥，一头球头以及其它的连接形式，订货时请注明。 | ||||||||
